相贯线切割机的弧压调高器，适用于具有恒流特性的或在一定电压范围内具有恒流特性的等离子切割机的割炬高度控制。沈阳信本和科技有限公司 方管相贯线切割机、圆管相贯线切割机，现货供应

1. 初始定位介绍

   本公司的调高器设计有两种定位方式，

   1、  割炬保护帽定位检测方式。

   采用这种定为方式要求保护帽为金属结构，碰到钢板时能互相导通。连接图如下图二十八：




   如等离子为接触式引弧的等离子，可直接用一根耐高压的绝缘导线，通过磁环连接到调高器的JP3-Single端子上。蓝色部分（喉箍、弹片等）由等离子商提供。

   如等离子为高频引弧的等离子，请采用接近开关。

   注意： 割炬保护帽定位检测方式只适用于水上切割。

2.

3.

4.  工作过程：调高器接收到数控系统发出的起弧信号后，割炬立即下降，当保护帽接触到钢板时，调高器接收到该信号，立即控制割炬提升到设定的定位高度，定位完成后，调高器自动控制等离子起弧。采用这种方式，适用于海宝POWERMAX系列接触式引弧的等离子。




      注意：采用保护帽定位时，应将JUMP3跳线块短接。

   2、 接近开关定位方式（接近开关型号：NPN型，2mm，外径Ф12，螺距1.0mm）

   采用这种方式时，用户应根据本公司提供的定位割炬夹具示意图进行夹具设计。所有等离子的初始定位，不管水上、水下切割，均可采用这种定位方式。采用高频引弧等离子和水下切割 ，请您采这种定位方式----接近开关定位方式 。




5.    定位前，接近开关处于接近状态，一但脱离，割炬将立即提升




   工作过程：调高器接收到数控系统发出的起弧信号后，割炬立即下降，当接触到钢板时，接近开关脱离接近点，调高器接收到该信号，立即控制割炬提升到设定的定位高度（在提升过程中，接近开关会自动复位），定位完成后，调高器自动控制等离子起弧。采用这种方式，适用于所有等离子的初始定位。

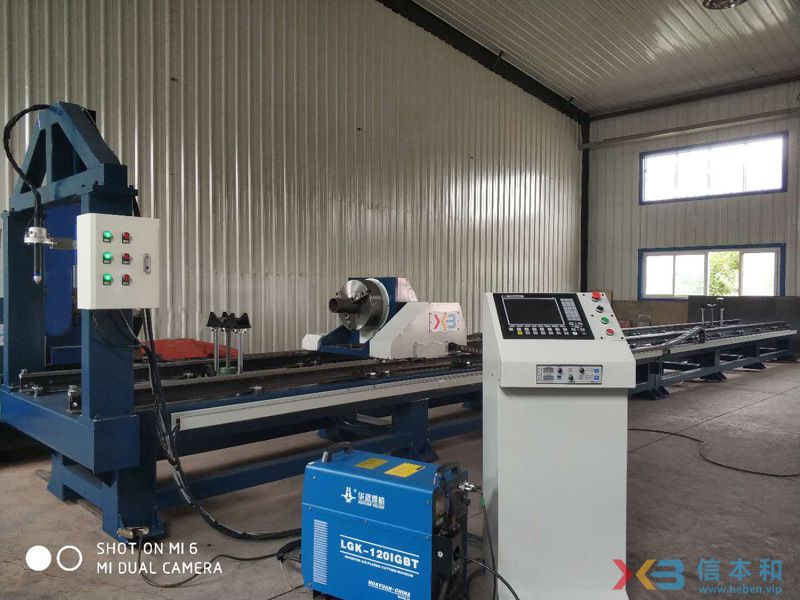

6. 相贯线切割机相信许多钢结构、管桁架行业客户都不陌生，一般我们看到的高铁车站、机场、码头的大型管桁架工程都是数控相贯线切割机的作品。
