相贯线切割机的编程软件发展过程
添加时间:2021-08-09

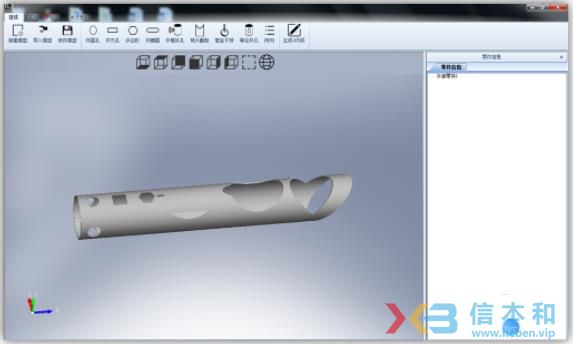

早期相贯线切割机切割软件是编程软件,其主要功能是将DXF图形编成数控切割路径,包括引入引出线和补偿功能,一般是用人工编程进行排料套料,将编程软件输入数控切割机进行切割。目前先进的数控切割软件已升级到Windows版,新一代的数控切割套料软件主要功能如下:

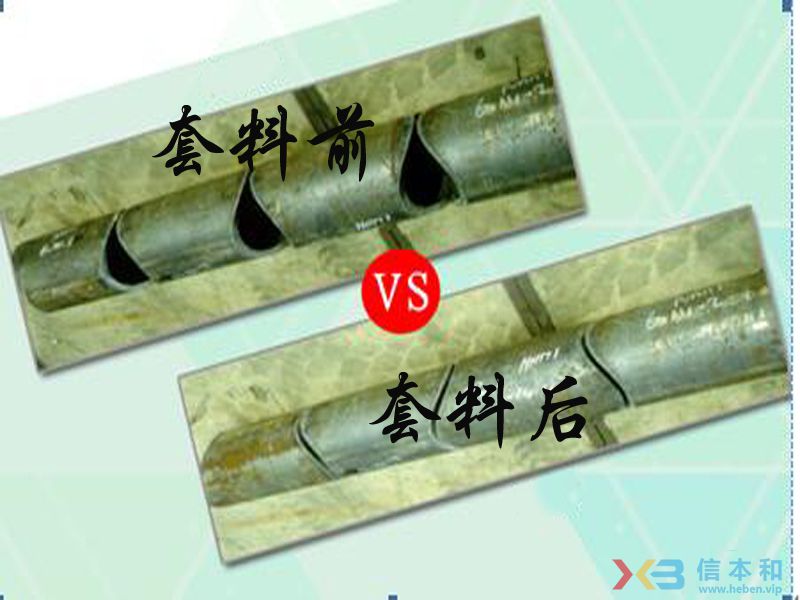

1、优化套料功能。在优化套料软件中具有CAM(计算机辅助制造)工具,除了能自动设置切割路径和引入引出线外,能全自动优化套料和具有交互式自动和手动混排套料,对批量零件可一次输入进行优化套料,同时能对多张钢板进行连续优化套料,还具有对不规则的余料进行优化套料的功能。
2、工艺技术功能。能实现正负连接桥、断开桥、零件配对、尖角处理;能预留折边、弯曲和焊接余量等;支持打孔、喷墨或喷粉画标注线和文字代码标注。切割时能保持切口的垂直度,并具有±45°。坡口切割的功能,可用于V型坡口切割或用于补偿切口表面形成的倾斜角度。
3、CAD功能。可以和船厂CIMS中的CAD工具进行通讯,直接读入CAD设计部门提供的DXF文件,对DXF图形进行自动提取和打散排序,对DXF图形进行清除和压缩,避免重复切割和提高切割质量;同时还具有独立的绘图和编辑功能。
4、管理功能。相贯线切割机能和CIMS中的ERP(资源规划系统)进行通讯,为生产计划和物料部门提供制造物料清单,为财务成本核算部门提供成本物料清单(CBOW),向生产部门提供详细的图纸。
