小型相贯线切割机
当前位置: 首页 > 产品中心 > 小型相贯线切割机
小型相贯线切割机
添加时间:2018-10-22

相贯线切割机是一种对圆管相交处作自动计算、套料、切割的设备。广泛应用于管桁架、干煤棚、建筑、石化、机械、冶金等行业。这些行业中有大量的相贯线孔、相贯线端头,还有俗称“虾米节”的弯头,此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。该机能十分方便地切割此类管件,并且不需人工编程,只需输入管的直径、管的厚度、相交角度等参数,机器就能自动计算、切割出相应的相贯线端头、相贯线孔等。管零件自动套料功能可以一次性的将一整根钢管原料切成多段钢管,中间无需人工干预,电脑自动排料实现了原料使用的最优化,为您节省原材料费用的同时大大降低了切割时间,提高切割效率。

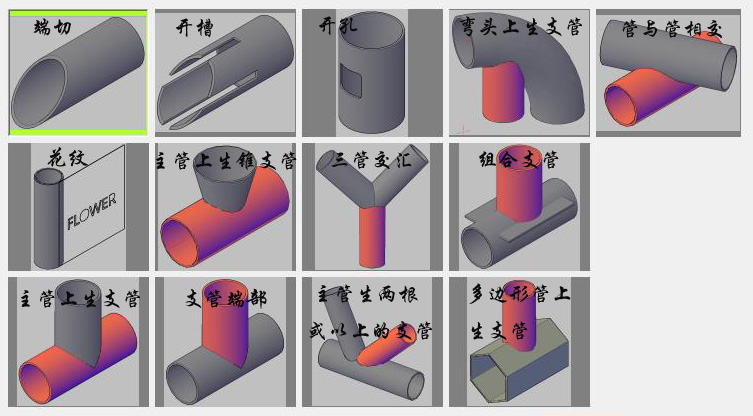

相贯线切割机功能说明:

1.   管子垂直或者倾斜切断;
2.   管子端部开槽,可以按照设置的参数在管子的端部开出要求的宽度和长度的槽;
3.   管子上开各种形状的孔,用CAD画出想开孔的形状投影到管壁上即可;
4.   管子上切割任意图形,可以按绘制的图形将其绕到管子上切出来;
5.   管子上生支管需开的各种相贯线孔,根据主管与支管的相对位置自动生成主管上的相贯线孔;
6.   管子上生锥形支管需开的各种相贯线孔;
7.   支管与主管相贯的支管端部相贯线生成,可以根据支管和主管的相对位置自动生成支管的端部相贯线位置和形状;
8.   三管交汇的管端部形状,根据输入的基本参数生成三管相汇的管端部形状;
9.   主管上生成两根或两根以上支管时支管与主管及支管与其它支管间的组合相贯线。

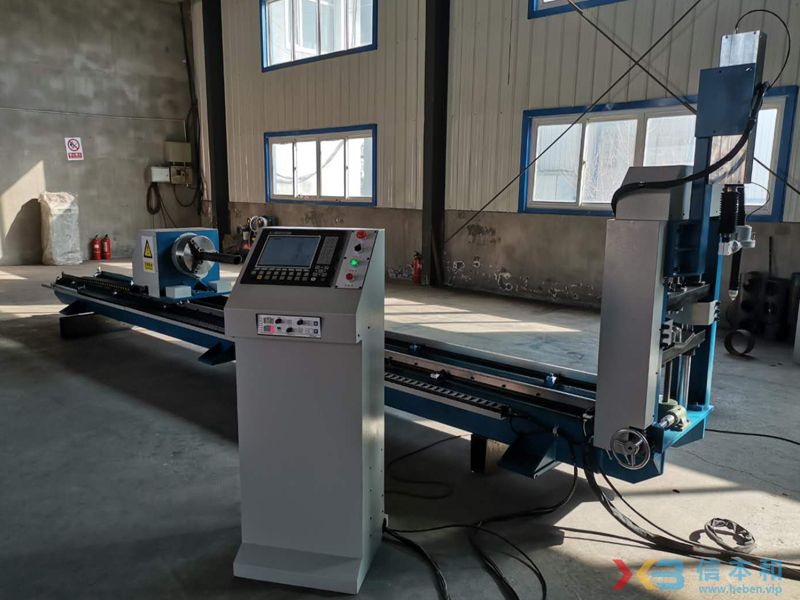

名称三轴数控圆管相贯线切割机
型号XBXG32C300P
切割系统参数名称轴代码运动范围
割炬左右移动X6000mm 可定制
管子主轴旋转Y360°自由回转
割炬上下移动Z≦200mm
数控控制轴数三轴两联动
管子尺寸切割管子直径∮40-∮300
切割管子长度100-6000mm (可定制)
切割管子壁厚等离子1-10mm 火焰 5-30mm
切割速度50-2500mm/min移动速度6000mm/min
切割精度±2mm卡盘规格∮320 三爪自定心
